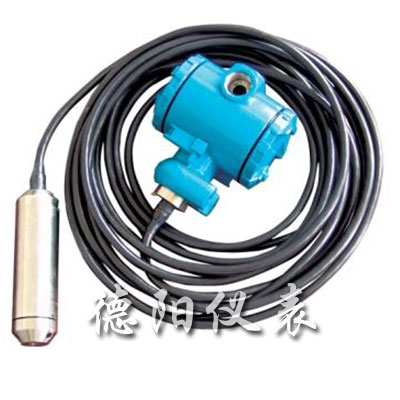

- 商品名稱：投入式液位變送器
- 添加時間：2014-08-19 16:59:13
介紹：
一、概述
DY328投入式液位變送器是二線制，4～20MADC輸出，24VDC直流供電，與介質接觸部分全部為不銹鋼，（特殊腐蝕性介質可做成四氟材料）使用極其方便，廣泛應用于石油、化工、冶金、水利、電力、食品、醫藥、環境監測等行業的過程控制和液位的測量。
二、工作原理（靜壓測量原理）
投入式液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ=ρ.g.H + Po式中：
P：變送器迎液面所受壓力
ρ：被測液體密度
g:當?shù)刂亓铀俣?nbsp;
Po：液面上大氣壓
H：變送器投入液體的深度
同時，液體某一深度的壓力引人到傳感器的正壓腔，再將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po,使傳感器測得壓力為: ρ.g.H,顯然,通過測取壓力P,可以得到液位深度。
P：變送器迎液面所受壓力
ρ：被測液體密度
g:當?shù)刂亓铀俣?nbsp;
Po：液面上大氣壓
H：變送器投入液體的深度
同時，液體某一深度的壓力引人到傳感器的正壓腔，再將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po,使傳感器測得壓力為: ρ.g.H,顯然,通過測取壓力P,可以得到液位深度。
三、主要技術參數
|
測量范圍：
|
0-0.5米～0-200米
|
|
***大過載：
|
不超過管長
|
|
測量形式：
|
投入式
|
|
精度等級：
|
0.5%F·S
|
|
電源電壓：
|
24VDC
|
|
負載電阻：
|
≤500Ω
|
|
測量介質：
|
各種無腐蝕性液體
|
|
長期穩定性：
|
±0.2% F·S/年
|
|
環境相對濕度：
|
0～95%
|
|
補償溫度：
|
0～70℃
|
|
工作溫度：
|
-10～70℃
|
四、結構特點
|
外殼：
|
1Cr18Ni9Ti
|
|
主體結構材料：
|
聚乙烯
|
|
傳感器形式：
|
充油芯體擴散硅傳感器
|
|
自重：
|
普通型2kg、帶數顯表頭型2.5kg
|
五、調試方法
擰下保護蓋，即可看到調零和滿程電阻器，外接標準電源及電流表（０.２極以上），即可調整，步驟如下：
·在變送器沒有液體的情況下，調節零點電阻器，使之輸出電流４mＡ，
·變送器加液到滿量程，調節滿程電阻器，使之輸出電流２０mＡ，
·反復以上步驟兩三次，直到信號正常。
·調節完畢，擰緊保護蓋。
·在變送器沒有液體的情況下，調節零點電阻器，使之輸出電流４mＡ，
·變送器加液到滿量程，調節滿程電阻器，使之輸出電流２０mＡ，
·反復以上步驟兩三次，直到信號正常。
·調節完畢，擰緊保護蓋。
訂貨需知：訂購時需說明測量范圍、基本誤差、工作環境溫度、變送型式；接液材質、防腐要求、連接方式等。特殊規格可協商訂購。***終產品型號由供應商確定。避免由客戶錯選漏選，造成不必要的損失。
