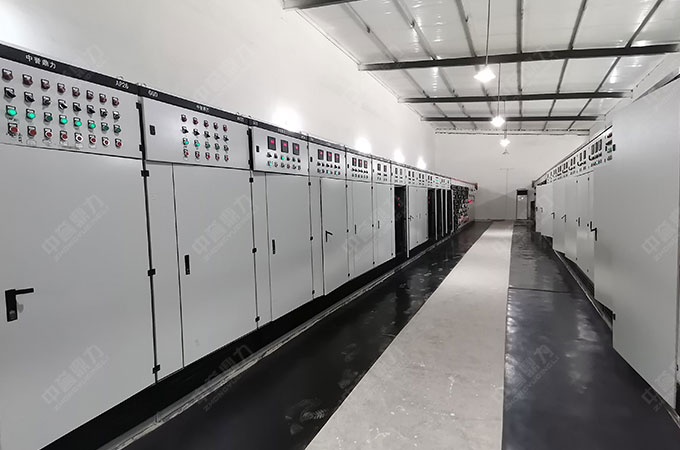

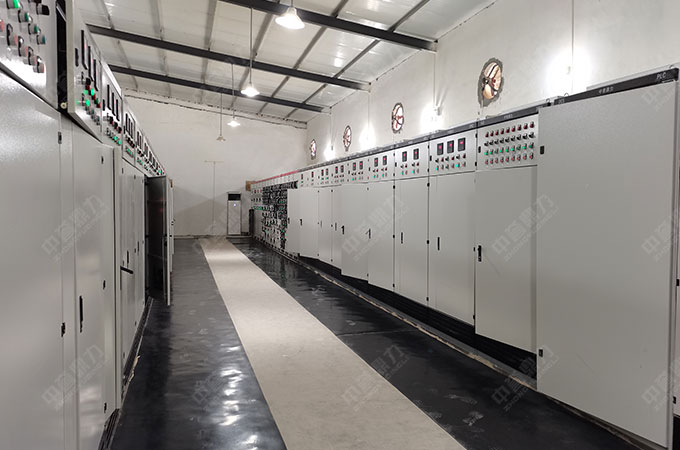

中譽鼎力低壓配電系統配有GGD和GCS兩種不同類型的配電柜，本文主要介紹一下GGD配電柜有哪些結構特點。GGD配電柜通常適用于發電站、砂石骨料生產線、礦廠等行業的配電，用在50Hz、額定電壓為380V，額定工作電流至3150A的配電系統運用。

你知道GGD這個型號的配電柜各個字母代表什么意思嗎？ 前面兩個G分別代表交流低壓配電柜和電器元件固定安裝、固定接線，D者表示柜子。

GGD配電柜有哪些結構特點？

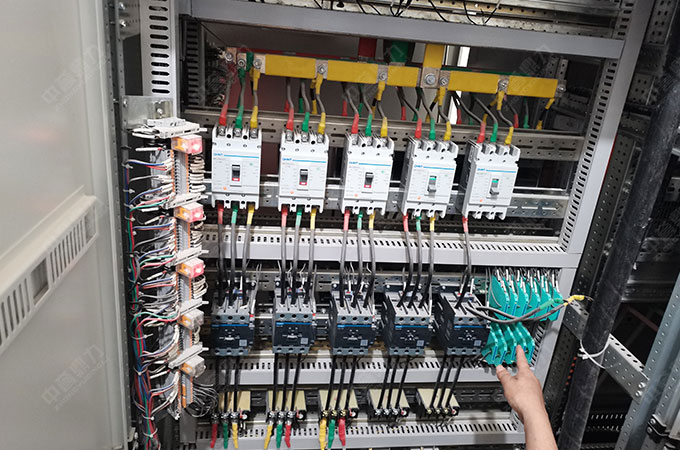

GGD型交流低壓配電柜的柜體采納通用柜的形式，框架用8MF冷彎型鋼經局部焊接組裝而成，以保障柜體的精度以及質量。通用柜的零部件按模塊原理定做，并有20模的安裝孔。通用系數高，能夠使加工車間滿足預生產，既了生產制造周期，也提高了產品效益。

GGD柜定做時盡量考慮到柜體工作中的散熱問題。在柜體上下兩端均有不同數目的散熱槽孔，當柜內電器元件發燙時，熱氣上升，通過上端槽孔排出，而冷風地由下端槽孔補充進柜，使密封的柜體自下而上引起一個自然通風道，達到散熱的目的。

GGD柜依照當今行業產品造型定做的規范，采納黃金分割比的方法定做柜體造型以及各部分的分割尺寸，使整柜美觀大方，面目一新。

柜門用轉軸式活動鉸鏈與框架相連，安裝、拆卸方便，門的折邊處均嵌有一根山型橡塑條，關門時，門與框架之間的嵌條有需壓縮行程， 能防止門與柜體直接受擊，也提高了門的防護等級。

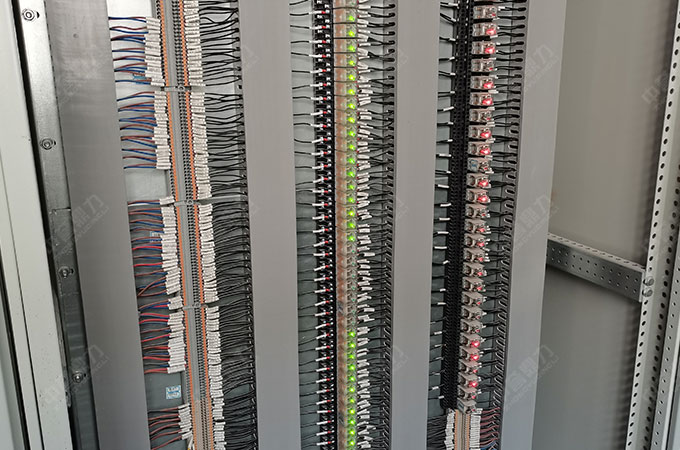

設有電器元件的儀表門用多股軟銅線與框架相連,柜內的安裝件與框架間用滾花螺絲相連，整柜組成完整的接地保護系統。

柜體面漆選用聚脂桔形烘漆，擁有附著力強，質感好，整柜呈亞光色調，避免了眩目效應，給值班人員打造了較舒適的視覺環境。

柜體的頂蓋在需要時可卸下，有助于現場主母線的安裝配置和調整，柜頂?shù)乃慕窃O(shè)有吊環，用來起吊和裝運。

柜體的防護等級為IP30，客戶也可依據運用環境的規范在IP20-IP40之間選擇。
